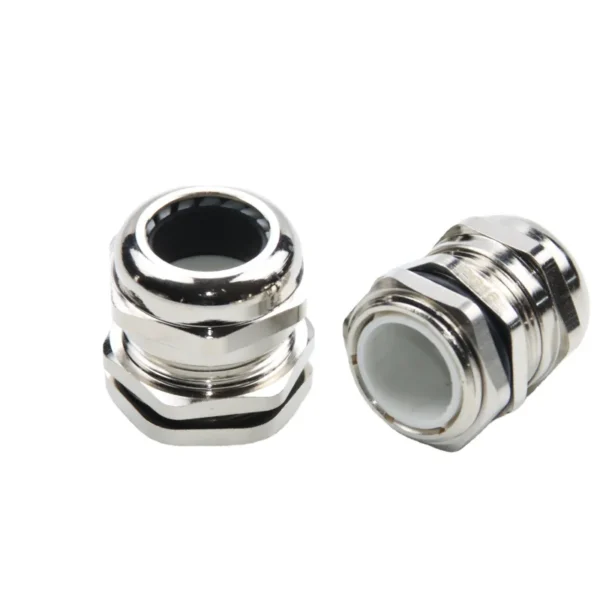

Glandula de cable metálica​

¿Qué es una glandula de cable metálica?

Definición y principio de funcionamiento

Una glandula de cable metálica es un dispositivo robusto de entrada de cables diseñado para asegurar y terminar el extremo de un cable eléctrico en una carcasa, mamparo o maquinaria. Funciona mediante un principio de compresión mecánica, sujetando de forma segura el cable a medida que pasa por el punto de entrada.

Cuando la tuerca de domo exterior se aprieta sobre el cuerpo de la glandula, comprime una inserción de sellado elastomérica interna alrededor del cubierta del cable. Esta compresión proporciona un alivio de tensión completo de 360 grados, asegurando el cable en su lugar mientras crea un sello hermético y estanco alrededor del perímetro del cable.

Componentes clave y diseño

La arquitectura de alto rendimiento de una glandula de cable de construcción metálica estándar consta de varias piezas de ingeniería de precisión:

• Cuerpo de la glandula: El componente estructural principal que presenta roscas externas que se montan directamente en la pared de la máquina o en la caja de conexiones eléctricas.
• Tuerca de bloqueo: Un anillo metálico de alta resistencia utilizado para asegurar firmemente el cuerpo de la glandula desde el interior de la carcasa cuando se usan orificios de entrada sin rosca.
• Tuerca de compresión / Tapa de domo: El componente exterior que aplica fuerza mecánica a los anillos de sellado internos al apretar.
• Inserto de sellado / Buje: Un elastómero resistente (como Neopreno, Silicona o EPDM) que se ajusta firmemente alrededor del cable para bloquear humedad y polvo.
• Garra de sujeción / Inserto plástico: Un anillo de fricción no corrosivo que agarra la cubierta del cable para absorber las fuerzas de tracción.
• Sellado con anillo O: Una arandela de alta calidad colocada en la interfaz de rosca de entrada para garantizar un sello hermético contra la pared de la carcasa.

Importancia en las instalaciones eléctricas

Utilizar una glandula de cable de metal de alta calidad es esencial para mantener la integridad física y operativa de los sistemas eléctricos industriales globales. Cumplen con tres requisitos críticos de seguridad:

Aislamiento Ambiental: Previenen la entrada de polvo, suciedad, agua y productos químicos agresivos en los compartimentos eléctricos sensibles, evitando cortocircuitos y tiempos de inactividad del equipo.

Alivio de tensión: Protegen las conexiones internas de los terminales contra esfuerzos mecánicos, vibraciones y fuerzas de tracción accidentales que podrían causar la desconexión de los cables.

Conexión a tierra y Seguridad: La construcción metálica garantiza una excelente continuidad eléctrica, permitiendo una puesta a tierra segura y una disipación efectiva de las corrientes de falla al manejar cables blindados o con protección adicional.

Funciones Clave y Beneficios de la Glandula de Cable de Metal

Las glandulas de cable de metal son componentes esenciales diseñados para asegurar, sellar y proteger los cables eléctricos en los puntos de entrada a equipos o compartimentos. Al elegir glandulas de metal de alta calidad para cables, se garantiza seguridad y eficiencia operativa a largo plazo en entornos exigentes.

Protección del Cable y Alivio de Tensión

Una de las funciones principales de una glandula de cable de metal es proporcionar un alivio de tensión excepcional. Los cables en entornos industriales enfrentan constantemente fuerzas de tracción, torsión y flexión.

• Previene la desconexión: El mecanismo de sujeción interno aprieta firmemente la cubierta del cable, transfiriendo el esfuerzo mecánico lejos de los terminales eléctricos sensibles.
• Reduce el desgaste: Al eliminar el movimiento constante en el punto de entrada, evita que los conductores internos se desgasten o rompan con el tiempo.
• Gestión Ordenada de Cables: Mantiene tu distribución de cableado organizada y segura, similar a usar glandulas de alta calidad tuercas de cable para mantener conexiones estables y seguras dentro de cajas de conexiones.

Sellado Ambiental y Clasificaciones IP

La humedad, el polvo y los contaminantes en el aire son los enemigos de los sistemas eléctricos. Las glandulas de cable de metal proporcionan un sello ambiental hermético alrededor del punto de entrada del cable para mantener la integridad de tus compartimentos.

Estas altas clasificaciones de protección contra la entrada (IP) aseguran que los componentes electrónicos internos permanezcan completamente secos y libres de acumulación de polvo, evitando cortocircuitos y costosos tiempos de inactividad.

Fiabilidad mecánica y durabilidad

En comparación con las alternativas de plástico, las bridas metálicas ofrecen una resistencia mecánica inigualable. Están diseñadas para soportar las condiciones de operación más duras sin agrietarse ni degradarse.

• Resistencia a impactos: Las bridas metálicas resistentes a golpes soportan impactos accidentales de herramientas, maquinaria y escombros que caen.
• Tolerancia a la Temperatura: Mantienen su integridad estructural frente a fluctuaciones extremas de temperatura, desde condiciones exteriores heladas hasta plantas industriales abrasadoras.
• Resistencia a la corrosión: Dependiendo del material elegido, estas bridas resisten la oxidación, la exposición a productos químicos y los daños por UV, asegurando una vida útil que puede alcanzar décadas.

Principales tipos de bridas metálicas según el material

Elegir el material adecuado para tus bridas metálicas determina qué tan bien se mantienen tus conexiones eléctricas frente al estrés ambiental. Diferentes proyectos requieren diferentes niveles de resistencia a la corrosión, control de peso y resistencia estructural.

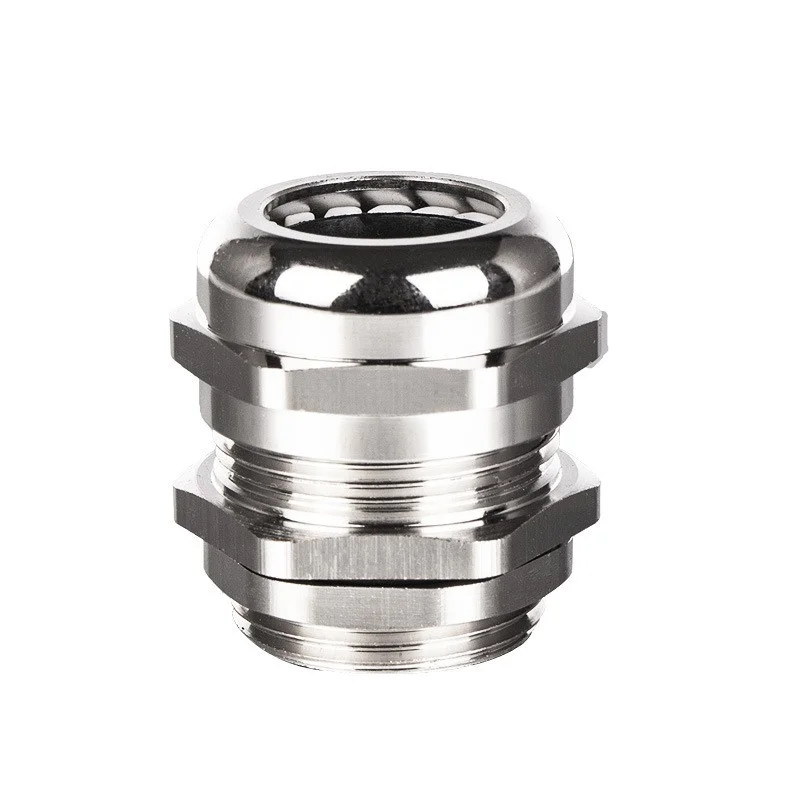

Glandes de cable de latón

Glandes de cable de latón sirven como el estándar de la industria para la mayoría de las aplicaciones industriales estándar. Una gland de cable de latón de alta calidad ofrece un equilibrio excelente entre alta resistencia mecánica, resistencia decente a la corrosión y gran conductividad eléctrica.

• Características clave: Excelente maquinabilidad, alta tolerancia a temperaturas y naturalmente resistente a chispas.
• Tamaños comunes: La gland de cable de latón m20 es el tamaño preferido para cajas de control estándar y cables de potencia pequeños.
• Tratamiento de superficie: La mayoría de las opciones cuentan con galvanizado de níquel para prevenir el ennegrecimiento y prolongar la vida útil en ambientes húmedos.
• Ideal para: Plantillas de fabricación, unidades de distribución de energía y maquinaria estándar donde la eficiencia de costos y la durabilidad deben estar alineadas.

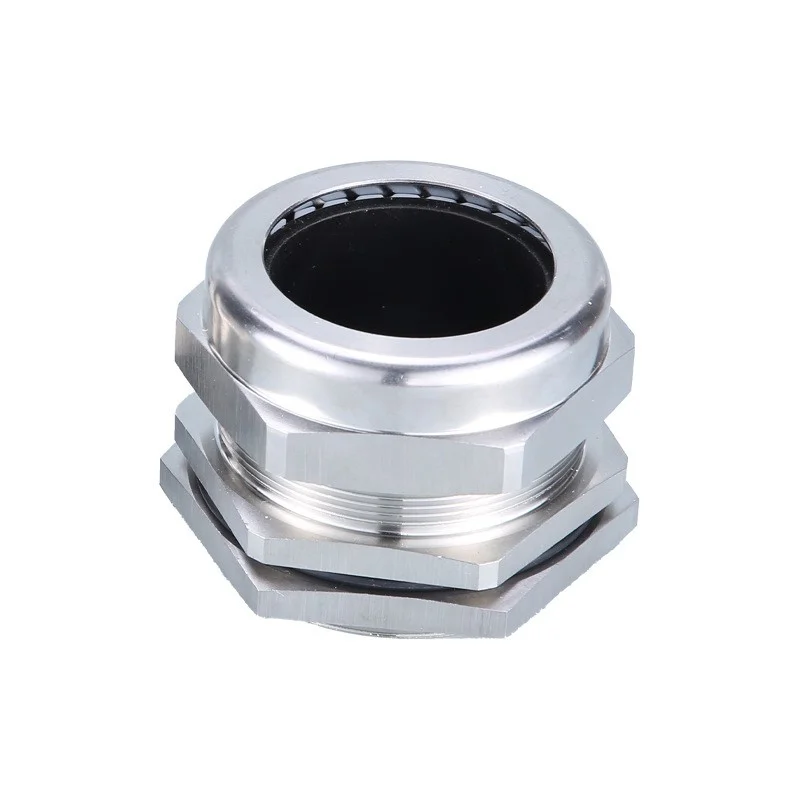

Glandes de cable de acero inoxidable

Cuando las condiciones se vuelven adversas, actualizar a una gland de cable de acero inoxidable es innegociable. Normalmente fabricadas con acero inoxidable grado 304 o grado marino 316, estos componentes ofrecen una resistencia superior a productos químicos agresivos y agua salada.

• Resistencia máxima a la corrosión: Previenen la oxidación incluso cuando están expuestos a ácidos, alta humedad y procedimientos de lavado intensivo.
• Amigables con la higiene: La superficie lisa previene el crecimiento bacteriano, facilitando su desinfección.
• Ideal para: Embarcaciones, plataformas de perforación en alta mar, instalaciones de procesamiento de alimentos y laboratorios químicos.

Glandes de cable de aluminio

An gland de cable de aluminio ofrece una alternativa ligera pero duradera a las gland de metal más pesadas para cables.

• Relación alta resistencia-peso: Ofrece soporte estructural confiable sin añadir peso innecesario a carcasas ligeras o maquinaria móvil.
• Conductividad térmica: Disipa el calor de manera eficiente, lo que lo hace adecuado para aplicaciones de alta temperatura.
• Ideal para: Componentes aeroespaciales, infraestructura de telecomunicaciones y sistemas de transporte automatizado donde cada gramo cuenta.

Normas de rosca comunes para prensaestopas de cables metálicos

Elegir la norma de rosca adecuada para sus prensaestopas de cables metálicos es fundamental para garantizar un ajuste seguro y mantener la integridad del sistema. Diferentes regiones e industrias confían en tipos específicos de rosca para coincidir con sus maquinaria y cajas eléctricas.

Roscas métricas

Las roscas métricas son el estándar global para instalaciones eléctricas modernas, designadas por la letra “M” seguida del diámetro mayor en milímetros (por ejemplo, M20, M25, M32).

• Diseño: Roscas paralelas que requieren una junta tórica o arandela para lograr un sellado hermético o a prueba de agua.
• Tamaños comunes: Las opciones de prensaestopas de cobre M20 son el referente en la industria para cajas de control estándar y cables de baja potencia.
• Mejor utilizado para: Maquinaria europea, sistemas de automatización global y la mayoría de las nuevas construcciones industriales.

NPT (Rosca cónica de tubería nacional)

Las roscas NPT (Rosca cónica de tubería nacional) son la opción estándar en toda España para conductos rígidos y sistemas de entrada de cables.

• Diseño: Roscas cónicas que crean un sello mecánico mediante contacto metal-metal al apretarlas.
• Característica clave: Una prensaestopas NPT ofrece una resistencia excepcional a la extracción y un sellado confiable en sistemas de tuberías de servicio pesado.
• Mejor utilizado para: Plantas industriales en España, instalaciones de petróleo y gas, y maquinaria pesada.

PG (Rosca Panzer-Gewinde)

Las roscas PG son un estándar alemán más antiguo que históricamente se utilizaba en toda Europa para equipos industriales de alta resistencia.

• Diseño: Menor profundidad de rosca y un perfil de paso único en comparación con las roscas métricas.
• Estado Actual: Aunque en gran medida ha sido reemplazado por roscas métricas en nuevos diseños, la rosca de cable las sigue siendo fundamental para mantener, reparar y actualizar maquinaria europea heredada.
• Mejor utilizado para: Mantenimiento de equipos antiguos de fábrica y piezas de repuesto específicas para Europa.

Comparación rápida de roscas

Tipos especializados de rosca de cable de metal

Cuando los conectores estándar no son suficientes, necesitas una rosca de cable de metal especializada diseñada para entornos extremos y demandas técnicas específicas. Diseñamos estas soluciones resistentes para manejar desde interferencias electromagnéticas hasta zonas explosivas de alto riesgo.

Roscas de cable blindadas EMC

La interferencia electromagnética (EMI) puede arruinar la integridad de la señal en la automatización y las telecomunicaciones. Nuestras conexiones metálicas blindadas con protección EMC cuentan con un resorte o garra de puesta a tierra integrada que hace contacto de 360 grados con la pantalla del cable. Esto garantiza una puesta a tierra continua y protege los electrónicos sensibles de frecuencias disruptivas.

• Característica clave: Resortes de contacto de blindaje integral.
• Ideal para: Convertidores de frecuencia, paneles de control y alimentaciones de telecomunicaciones.

Glands a prueba de explosiones y en áreas peligrosas

La seguridad no es negociable en entornos volátiles. Nuestras variantes metálicas de glands a prueba de explosiones son certificadas como a prueba de llamas (Ex d) y de seguridad aumentada (Ex e). Fabricadas en latón de alta resistencia o acero inoxidable, estas glands contienen explosiones internas y evitan que chispas o gases calientes escapen al ambiente circundante.

• Certificaciones: Cumplimiento con ATEX, IECEx y CE.
• Aplicaciones: Refinerías, operaciones mineras y instalaciones de almacenamiento químico.

Glands blindados vs. glands no blindados

Elegir el tipo correcto de glands depende completamente de la construcción de su cable.

Para configuraciones exteriores blindadas, garantizar una terminación adecuada es clave. Al asegurar tus cables, el uso de accesorios de soporte de alta resistencia como especializados Montajes de sujección de cable de mampostería ayuda a mantener la integridad estructural y mantiene tus recorridos pesados ordenados y organizados a lo largo de paredes y estructuras.

Aplicaciones comunes y escenarios industriales para prensaestopas metálicos

Fabricación industrial y automatización

Las fábricas automatizadas modernas dependen de un tiempo de actividad continuo. Diseñamos nuestros prensaestopas metálicos para asegurar líneas de energía y datos de alta resistencia que alimentan maquinaria automatizada, brazos robóticos y paneles de control. Los entornos con altas vibraciones pueden aflojar conexiones débiles fácilmente, pero estos resistentes prensaestopas metálicos para cables mantienen un agarre constante y firme. Protegen el cableado interno del polvo, los escombros voladores y los ciclos de lavado automatizados, asegurando que tu línea de producción nunca se detenga.

Entornos marinos y offshore

El agua salada, la niebla densa y las olas implacables destruirán rápidamente hardware de calidad inferior. Para instalaciones marinas, nuestros prensaestopas de acero inoxidable ofrecen la máxima protección contra la corrosión severa en barcos, muelles y plataformas de perforación offshore. Estas soluciones metálicas especializadas para prensaestopas evitan que los elementos marinos agresivos perjudiquen las cajas eléctricas, manteniendo un sello hermético y resistente a fugas en condiciones extremas de océano abierto.

Procesamiento de petróleo, gas y productos químicos

La seguridad no es negociable en entornos llenos de gases volátiles y líquidos inflamables. En estas zonas de alto riesgo, los prensaestopas de latón especializados y las variantes a prueba de explosiones son fundamentales para contener chispas internas y resistir la exposición química. Para áreas que utilizan sistemas de conductos pesados junto con recorridos de cables, implementar un glandula de cable NPT garantiza una conexión roscada cónica a prueba de llamas que cumple con estrictas normas de seguridad globales.

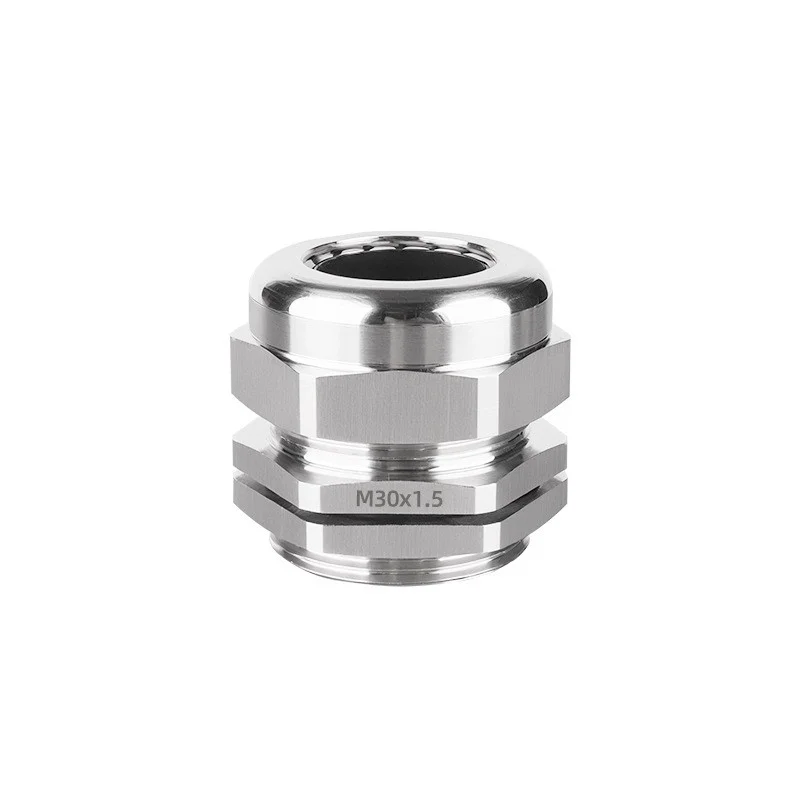

Cómo elegir los prensaestopas metálicos adecuados

Elegir la adecuada prensaestopas metálicos para cables la especificación previene fallos en el sistema, protege tu cableado y garantiza una seguridad a largo plazo. Nos centramos en tres pasos críticos para ayudarte a seleccionar la opción perfecta para tu aplicación.

Coincidencia de diámetros de cable y tipos de rosca

Debes coincidir el tamaño del prensaestopas tanto con el diámetro exterior (OD) de tu cable como con la rosca de entrada de tu caja. Una incompatibilidad comprometerá la selladura y arruinará tu alivio de tensión.

Consulta esta norma tabla de tamaños de prensaestopas metálicos para selecciones comunes:

• Roscas métricas: Estándar en mercados globales (por ejemplo, M20, M25).
• Roscas NPT: Se prefieren roscas cónicas en configuraciones industriales en Europa.
• Roscas PG: Estándar alemán antiguo, todavía utilizado en maquinaria europea específica.

Evaluación de Condiciones Ambientales y Certificaciones

Su entorno de trabajo determina el tipo específico de prensaestopas y certificaciones requeridas:

• Grados de Protección contra Entrada (IP): Utilice prensaestopas con clasificación IP68 para inmersión continua bajo el agua o lavados a alta presión.
• Áreas peligrosas: Para plantas de petróleo, gas o químicas, verifique certificaciones ATEX o IECEx para garantizar seguridad a prueba de explosiones.
• Resistencia a la corrosión: Los entornos marinos y costeros exigen prensaestopas de acero inoxidable de alta calidad para combatir la oxidación por agua salada.

Selección de accesorios compatibles y juntas tóricas

Una instalación confiable requiere los accesorios de acabado adecuados. Suministramos tuercas de bloqueo, etiquetas de tierra y protectores para que coincidan con tu prensaestopas metálica.

La elección del material de la junta tórica determina el rendimiento del sellado:

• NBR (Caucho de Nitrilo): Mejor para uso industrial estándar, ofreciendo una excelente resistencia al aceite y a la abrasión.
• Silicona: Ideal para fluctuaciones extremas de temperatura, tanto altas como bajas.
• FKM (Viton): Elegido por su máxima resistencia química en plantas de procesamiento duras.

Al organizar la disposición interna de su caja junto con estas glandulas, gestionar cables más pequeños de manera eficiente es clave. Recomendamos usar opciones de enrutamiento resistentes como producto de tubo de envoltura espiral para agrupar los conductores internos de manera ordenada antes de pasarlos por los puntos de entrada de la glandula.

Mejores prácticas de instalación y mantenimiento

Sacar el máximo provecho de sus glandulas metálicas para cables depende de cómo se ensamblan y mantienen cuidadosamente. Incluso el hardware más resistente de latón o acero inoxidable fallará si se toma un atajo durante el montaje. Siga estas directrices profesionales para garantizar un sello impecable y duradero.

Pasos adecuados de instalación

Una conexión segura y resistente a las inclemencias requiere un enfoque preciso y sistemático. Siga esta secuencia para un ajuste perfecto en cada ocasión:

Desnude la cubierta exterior de manera limpia para exponer los conductores internos o la armadura. Asegúrese de que el corte sea recto y esté libre de bordes afilados que puedan rasgar el inserto de sellado interno.

Desenrosque la tuerca de cúpula y retire la arandela de sellado interna y la garra del cuerpo principal de la glandula.

Deslice la tuerca de cúpula, el inserto de sellado y el cuerpo de la glandula en el cable en el orden exacto en que fueron retirados. Si trabaja con variantes blindadas, asegúrese de que los anillos de sujeción de la armadura estén correctamente posicionados.

Enrosque el cuerpo de la glandula en la pared de la caja o en la tuerca de bloqueo. Apriete firmemente usando la llave adecuada para lograr una conexión segura con el chasis.

Apriete la tuerca de cúpula exterior en el cuerpo de la glandula. Esto comprime el sello interno alrededor de la cubierta del cable para asegurar su clasificación IP y establecer una resistencia a la tracción robusta.

Errores comunes a evitar

Evite estos errores frecuentes para garantizar que sus glandulas metálicas para cables no fallen prematuramente en el campo:

• Sobrecargar la tuerca de cúpula: Apretar demasiado puede aplastar la cubierta del cable, partir la junta de goma interna o raspar las roscas. Apriete hasta que quede ajustado, luego añada un cuarto a medio giro.
• Tamaños incompatibles: Intentar forzar un cable grueso en un sello apretado, o usar una glandula grande en un cable delgado, destruye la barrera ambiental. Verifique siempre las dimensiones con un tabla de tamaños de prensaestopas antes de comenzar su proyecto.
• Omitir el sello de rosca de entrada: Olvidar la junta tórica o la arandela de sellado entre el cuerpo de la glandula y la pared del recinto deja un camino abierto para la penetración de agua y polvo.
• Uso de herramientas mal alineadas: Utilizar alicates ajustables en lugar de una llave adecuada de boca abierta dañará las caras de una glandula de latón, arruinando su apariencia y dificultando futuras tareas de mantenimiento.

Inspección y mantenimiento rutinario

Los entornos industriales someten a los componentes eléctricos a una gran tensión. Implemente un programa de mantenimiento estricto para proteger su infraestructura:

Consejo profesional de mantenimiento: Inspeccione todas las entradas de cables metálicos exteriores y de alta vibración al menos una vez cada seis meses para detectar la degradación menor del sello antes de que cause un cortocircuito eléctrico costoso.
