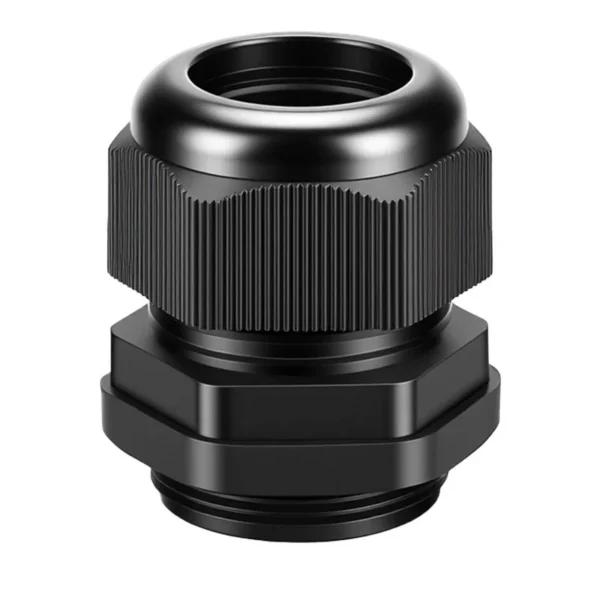

ما هي محابس الكابلات المترية البلاستيكية؟

التعريف والوظيفة في الأنظمة الكهربائية

محابس الكابلات المترية البلاستيكية هي أجهزة دخول ميكانيكية ضرورية للكابلات تُستخدم لتأمين، وختم، وحماية الكابلات الكهربائية عند دخولها إلى حاويات المعدات، أو صناديق التوصيل، أو لوحات التحكم. وظيفتها الأساسية هي توفير حماية موثوقة من الشد لمنع سحب أو لف الكابلات خارج التوصيلات الطرفية. بالإضافة إلى ذلك، فإن محبس الكابل الكهربائي يختم نقطة الدخول ضد الملوثات البيئية مثل الغبار، والرطوبة، والماء، مما يحافظ على سلامة النظام الكهربائي بأكمله.

فهم أحجام الخيوط المترية (M12 إلى M63)

المترية مُحَكِّمُ الكابل الأحجام موحدة وفقًا لمواصفات الخيوط الأوروبية، والمعينة بالحرف “M” يليه قطر الخيط الخارجي بالمليمتر. اختيار جدول حجم محبس الكابل المترية الصحيح يضمن ملاءمة دقيقة لكل من قطر الكابل وثقب التركيب.

حجم المحبس	نطاق قطر الكابل النموذجي (مم)	التطبيقات الشائعة
محبس كابل M12	3 – 6.5	الحساسات الصغيرة، إضاءة LED، الأدوات الدقيقة
محبس كابل M20	6 – 12	كابلات الطاقة القياسية، صناديق التوصيل
محبس كابل M25	9 – 16	الآلات الصناعية، الأسلاك التجارية
محبس كابل M32	15 – 21	توزيع الطاقة ذات الأحمال الثقيلة
مسمار كابل M40	19 – 28	لوحات التوزيع، لوحات التحكم الكبيرة
مسمار كابل M50	27 – 35	إمدادات صناعية عالية التيار
مسمار كابل M63	32 – 42	كابلات الإمداد الرئيسية، البنية التحتية الثقيلة

ملاحظة حول الاختلافات في المعايير: عند مقارنة مسمار الكابل NPT مقابل المعياري، تستخدم الخيوط المعيارية تصميمًا مستقيمًا ومتوازيًا مع خطوة قياسية قدرها 1.5 مم، وتتطلب حلقة مطاطية لختم مقاوم للماء. يستخدم NPT (خيط أنابيب وطني) تصميمًا مخروطيًا شائعًا في الأسواق الأمريكية.

تركيب المادة: خصائص النايلون والبولي أميد

تم تصميم مسامير الكابل البلاستيكية عالية الجودة من نايلون 66 الممتاز أو بولي أميد (PA6)، وتوفر خصائص هيكلية متفوقة مناسبة للأسواق الصناعية العالمية:

مقاومة عالية للشد الميكانيكي: تقاوم الصدمات، والإجهاد الشدي، والتآكل الفيزيائي أثناء التركيب والتشغيل.
ثبات حراري: تحافظ على السلامة الهيكلية عبر نطاق واسع من درجات الحرارة التشغيلية، عادة من -40°C إلى 100°C.
مقاومة كيميائية: مرنة جدًا ضد الزيوت، والشحوم، والأحماض الضعيفة، والكحول، والمذيبات الصناعية الشائعة.
تصنيف القابلية للاشتعال: عادةً يُصنف على أنه مقاوم للاشتعال ذاتياً وفقًا لمعيار UL94V-2، مما يضمن سلامة الحريق المتوافقة مع الرموز في الإعدادات التجارية والصناعية.

الميزات الرئيسية والمزايا لمحابس كابلات البلاستيك PG

عند اختيار غازات الكابلات المترية لتركيباتك الكهربائية، توفر الخيارات البلاستيكية مزايا واضحة على المعدن. توفر غازات الكابلات البلاستيكية الثقيلة حماية طويلة الأمد، وسهولة في التركيب، ومتانة مذهلة في البيئات الصعبة.

حماية مقاومة للماء IP67 و IP68

الرطوبة هي العدو النهائي للأسلاك الكهربائية. توفر تصاميم غازات الكابلات المقاومة للطقس لدينا قدرات إحكام متفوقة للحفاظ على حاوياتك جافة تمامًا.

مستوى الحماية	الأداء في الماء	الأفضل لـ
تصنيف IP67	يتحمل الغمر المؤقت (حتى متر واحد لمدة 30 دقيقة)	صناديق التحكم الخارجية، مناطق الغسيل العامة
تصنيف IP68	يتحمل الغمر المستمر تحت الضغط	تطبيقات تحت الماء العميق، معدات بحرية، مضخات ثقيلة

تخفيف الإجهاد ومقاومة الاهتزاز

الأسلاك الفضفاضة تؤدي إلى فشل النظام. تتضمن مجموعة غازات الكابلات لدينا تصميم مخلب مدمج يمسك الكابلات بإحكام دون تلف الغطاء الخارجي.

تخفيف الإجهاد الآمن: يمنع سحب الكابلات من القطب الطرفي عن طريق السحب العرضي غير المقصود.
مقاومة الاهتزاز: آلية القفل الداخلية تضمن عدم رجوع صمولة القبة، حتى عند تركيبها على آلات صناعية ذات اهتزاز عالي.
عمر الكابل: يقضي على الانحناءات الحادة عند نقطة الدخول، مما يطيل عمر الأسلاك المكلفة لديك.

مقاومة التآكل في البيئات القاسية

على عكس البدائل المعدنية التي تتآكل أو تتعرض للتلف أو الأكسدة مع مرور الوقت، فإن حلول غطاء الكابل الكهربائي الاصطناعي عالية الجودة لدينا مصممة لتدوم. فهي توفر مناعة كاملة للماء المالح، والأحماض الضعيفة، والكحول. مما يجعلها الخيار المفضل للتركيبات الساحلية، ومرافق المعالجة الكيميائية، والبيئات الخارجية المعرضة لأشعة الشمس المستمرة والأمطار.

أنواع غطاء الكابل المترية البلاستيكية

نقدم مجموعة متنوعة من غطاء الكابل البلاستيكي المصممة للتعامل مع تحديات التركيب المختلفة، من الزوايا الضيقة إلى الآلات ذات الحركة العالية. اختيار النمط المناسب يضمن بقاء الأسلاك آمنة ومحميّة من الإجهاد البيئي.

غطاء الكابل النايلون المترية القياسي

غطاء الكابل النايلون القياسي هو الخيار المفضل للمشاريع الكهربائية العامة. يوفر ختمًا موثوقًا ومحكمًا للكوابل الدائرية ويستخدم على نطاق واسع في صناديق التوصيل ولوحات التوزيع. إذا كنت تبحث عن خيارات عالية الجودة، يمكنك استكشاف مجموعتنا الكاملة من أغطية الكابلات المتينة للعثور على المقاس المثالي لاحتياجاتك السكنية.

غطاء الكابل بزوايا قائمة بزاوية 90 درجة والكوع

عندما يكون المساحة ضيقة، تعتبر الأغطية بزوايا قائمة بزاوية 90 درجة ضرورية. تتيح هذه الوصلات

غطاء الكابل بحماية الانحناء الحلزوني المرن

للمعدات التي تتحرك أو تهتز، تعتبر حماية الانحناء الحلزوني ضرورية. تتميز هذه الأغطية بذيل حلزوني ممتد يدعم نصف قطر الانحناء الطبيعي للكابل.

يمنع تعب الأسلاك: مثالي للأجهزة المحمولة والروبوتات.
مقاومة الانحناء: تضمن عدم انقطاع تدفق البيانات والطاقة بسبب الطيات الحادة.
عمر افتراضي ممتد: يقلل بشكل كبير من الحاجة إلى صيانة الكابلات المتكررة.

حشوات الكابلات متعددة الثقوب والمسطحة

ليس كل إعداد يستخدم سلكًا دائريًا واحدًا. نوفر إدخالات متخصصة لاستيعاب التكوينات الفريدة:

حشوات متعددة الثقوب: مرر عدة أسلاك صغيرة من خلال نقطة دخول حشوة الكابل المترية الواحدة دون فقدان ختم IP.
مُحَكمات الكابلات المسطحة: مصممة بشكل خاص لتمسك شرائط الطاقة المسطحة أو الكابلات على شكل شرائط بشكل آمن.

نوع الغُرَفَة	الأفضل لـ	الفائدة الرئيسية
المعيار	حاويات عامة	ختم موثوق IP68
زاوية 90 درجة	أماكن ضيقة	يمنع انحناء الكابل
مرونة لولبية	آلات متحركة	تخفيف إجهاد متفوق
مُحَكمات متعددة الثقوب	أسلاك معقدة	كفاءة توفير المساحة

سيناريوهات تطبيقية متخصصة لمُحَكمات الكابلات المترية

لوحات الأتمتة الصناعية والتحكم

في التصنيع الحديث، من الضروري السيطرة على الغبار والرطوبة في لوحات التحكم. نصمم مُحَكمات الكابلات البلاستيكية لدينا لتأمين خطوط الطاقة والإشارة التي تدخل خزائن PLC والآلات. توفر هذه المُحَكمات المترية أختامًا محكمة تحمي الإلكترونيات الداخلية الحساسة من عمليات التنظيف المستمرة والاهتزازات الشائعة في المصنع.

الحجم الشائع: مُحَكمة الكابل M20 هي المعيار الصناعي لأسلاك المستشعرات والمشغلات.
التنظيم: للتوصيل النظيف، دمج هذه المحابس مع الثقيلة تركيبات الرباط الكابلية على شكل سرج يحافظ على ترتيب أسلاك اللوحة الداخلية، ويضمن أمانها وخلوها من المكونات المتحركة.
الفائدة: يمنع سحب الكابلات العرضي أثناء الصيانة الروتينية للماكينة.

بيئات مصنفة Ex ومنطقة خطرة

السلامة غير قابلة للتفاوض في البيئات التي تحتوي على غبار جوي أو غازات قابلة للاشتعال. بينما تتعامل خيارات محابس الكابلات النايلون القياسية مع الأعمال التجارية اليومية، تتطلب المناطق الخطرة أنواعًا مخصصة من محابس الكابلات المعيارية المصنفة Ex.

نوع البيئة	المتطلب الرئيسي	الحل الموصى به
محطات كيميائية وغازية	مقاومة اللهب ومنع الانفجارات	محابس قياسية Ex لزيادة السلامة
صوامع الحبوب والتعدين	حماية من اشتعال الغبار	محبس كابل نايلون معتمد من ATEX/IECEx

تصاميم محابس الكابلات الكهربائية الخاصة بالمناطق الخطرة تمنع الشرارات الكهربائية من الهروب من الحاوية، مما يضمن بقاء منشأتك متوافقة مع قوانين السلامة المحلية والعالمية.

الطاقة المتجددة: أنظمة الفوتوفولتيك والرياح

تواجه أنظمة الطاقة المتجددة الخارجية ظروف جوية قاسية، من التعرض المفرط للأشعة فوق البنفسجية في مزارع الطاقة الشمسية إلى الرطوبة العالية في توربينات الرياح. هنا تثبت محابس الكابلات المقاومة للعوامل الجوية قيمتها.

تركيبات الطاقة الشمسية: غطاء كابل M12 ونموذج غطاء كابل M25 يضمن تثبيت اتصالات العاكس وصناديق التجميع، مقاوم للتحلل الناتج عن الأشعة فوق البنفسجية على مدى عقود من التعرض للشمس.
توربينات الرياح: الأحجام الأكبر مثل غطاء الكابل M32 و M40 و M50 تدير كابلات نقل الطاقة الثقيلة في العربة، وتستوعب الاهتزازات الهيكلية المستمرة.
الاعتمادية على المدى الطويل: يضمن البناء القوي من البولي أميد أن أختام غطاء الكابل المترية لن تتشقق أو تتسرب عند التعرض لتقلبات درجات الحرارة القصوى.

كيفية اختيار غطاء الكابل المترية البلاستيكي المناسب

اختيار غطاء الكابل المترية الصحيح يحافظ على تشغيل أنظمتك الكهربائية بسلاسة وأمان. اختيار الحجم أو التصنيف الخاطئ يمكن أن يؤدي إلى أسلاك غير محكمة، تسرب المياه، وفشل مكلف للمعدات. نحتاج إلى التركيز على ثلاثة عوامل حاسمة للحصول على المطابقة المثالية.

قياس قطر الكابل وحجم فتحة التركيب

لا يمكنك التخمين في الأحجام عند التعامل مع غطاء كابل مترية. تحتاج إلى معرفة قياسين رئيسيين: القطر الخارجي (OD) للكابل الخاص بك وحجم فتحة التركيب على اللوحة أو العلبة.

إليك مرجع سريع لمخطط أحجام غطاء الكابل المترية لمجموعة منتجاتنا القياسية لمساعدتك في مطابقة كابلاتك مع فتحات اللوحة الصحيحة:

حجم غطاء الكابل	نطاق قطر الكابل (مم)	قطر فتحة التركيب (مم)
غطاء كابل M12	3-6.5	12.5
غطاء كابل M16	4-8	16.5
غطاء كابل M18	5-10	18.5
غطاء كابل M20	6-12	20.5
غطاء كابل M22	8-14	22.5
غطاء كابل M24	10-14	24.5
مِحْبَس كابل m25	10-16	25.5
مِحْبَس كابل m27	13-18	27.5
مِحْبَس كابل m30	13-20	30.5
مِحْبَس كابل m32	15-22	32.5
مِحْبَس كابل m36	18-25	36.5
مِحْبَس كابل m40	18-28	40.5
مِحْبَس كابل m50	32-38	50.5
مِحْبَس كابل m63	37-44	63.5

نصيحة احترافية: اختر دائمًا مِحْبَسًا يتناسب قطر كابلك بشكل متوسط مع نطاق التثبيت. هذا يضمن أن الختم الداخلي يضغط بشكل مثالي حول غطاء الكابل.

اختيار تصنيف IP الصحيح لبيئتك

بيئة التركيب الخاصة بك تحدد نوع مِحْبَس كابل مقاوم للعوامل الجوية الذي تحتاجه. تصنيفات حماية الدخول (IP) تصنف مدى قدرة المِحْبَس على منع دخول الأجسام الصلبة والسوائل. بالنسبة للتركيبات البلاستيكية، نعتمد عادةً على معيارين رئيسيين:

تصنيف IP67: مانع للغبار ويحمي من الغمر المؤقت في الماء (حتى متر واحد لمدة 30 دقيقة). مثالي للتركيبات الخارجية العامة ومناطق الغسيل.
تصنيف IP68: مانع للغبار ويوفر حماية مستمرة تحت الماء تحت ضغط. هذا هو المعيار الذهبي للأتمتة الصناعية الثقيلة والتطبيقات البحرية.

إذا كانت مشروعك يتطلب أيضًا إدارة أسلاك آمنة داخل الخزانة قبل خروج الكابل من خلال المِحْبَس، قم بمزامنة إعدادك مع مشابك كابلات كهربائية للحفاظ على تنظيم كل شيء وخلوه من الإجهاد.

الامتثال لمعايير السلامة الكهربائية الدولية

نحن لا نختصر في السلامة، ويجب ألا تفعل أنت ذلك أيضًا. عالية الجودة غطاء الكابل البلاستيكي يجب أن تتوافق مع المعايير الكهربائية ومعايير السلامة الدولية لضمان الاعتمادية على المدى الطويل.

عند شراء صمام كابل نايلون لأسواق العالم، دائماً تحقق من هذه الشهادات:

علامة CE: تضمن الامتثال لمعايير الصحة والسلامة وحماية البيئة الأوروبية.
توجيه RoHS: يضمن أن المواد خالية من المواد الضارة مثل الرصاص والكادميوم.
