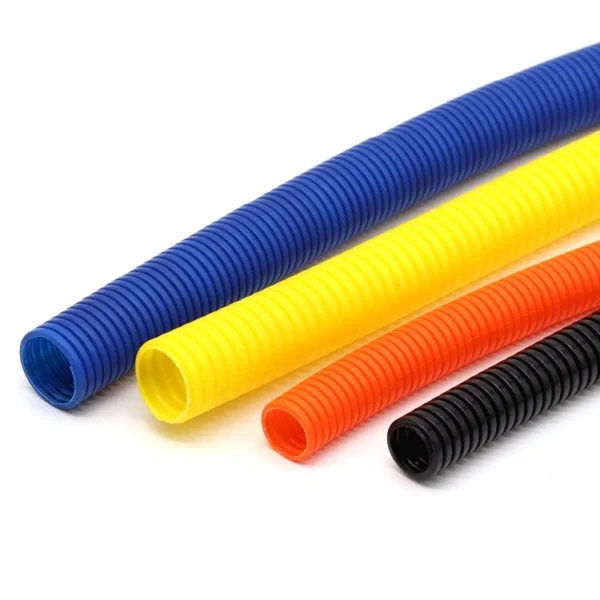

أنابيب مجعدة

ما هي أنابيب البلاستيك المتموجة؟

أنابيب البلاستيك المتموجة هي أنابيب حماية متخصصة تُستخدم لتوصيل وحماية أنظمة الأسلاك والكابلات الكهربائية. تتميز بشكلها المتموج الفريد من نوعه

التعريف ومبادئ التصميم المتموج

المبدأ الأساسي وراء تصميم الأنابيب المتموج هو السلامة الهيكلية مع مرونة طولية. توفر الحلقات الحلقية — الحافات — قوة الأنبوب لمقاومة قوى الضغط الخارجية والصدمات. في حين تسمح الوديان بين الحافات للمواد بالانضغاط من جهة والتوسع من الجهة الأخرى أثناء الانحناء. تجعل هذه الهندسة الفريدة من نوعها أنابيب مرنة متموجة مكوناً أساسياً للتطبيقات الديناميكية التي تتطلب حركة واهتزاز مستمرين.

الوظائف الأساسية في حماية وإدارة الأسلاك

تؤدي أنابيب الكابلات المموجة عالية الجودة عدة أدوار حاسمة في البنية التحتية الكهربائية الحديثة:

• الدرع الميكانيكي: يحمي الأسلاك من التآكل والحدود الحادة والصدمات العرضية.
• الحاجز البيئي: يعمل كخط أول من الحماية ضد دخول الغبار والرطوبة والزيوت.
• تنظيم الكابلات: يجمع بين عدة أسلاك فضفاضة إلى مسار واحد يسهل صيانته واستكشاف أخطائه.
• تعزيز السلامة: يمنع الدوائر القصيرة عن طريق عزل الكابلات عن الأسطح الموصلة وتوفير خصائص مقاومة للحرائق في المناطق الحيوية.

الخصائص الملموسة للمادة: PA، PE، و PP

يعتمد أداء أنابيب البلاستيك المتموجة بشكل كبير على البوليمر الأساسي. نستخدم ثلاثة مواد رئيسية لتلبية المتطلبات الصناعية المتنوعة:

سواء كنت بحاجة إلى أنبوب مجعد بقطر 20 مم للأعمال التجارية الخفيفة أو أنبوب مجعد بقطر 50 مم للأحمال الثقيلة لخطوط الطاقة الصناعية، فإن اختيار المادة المناسبة يضمن الاعتمادية على المدى الطويل والامتثال للمعايير الدولية للسلامة.

الفوائد الأساسية للأنابيب المجعدة المرنة

اختيار الأنبوب المجعد الصحيح يتعدى مجرد تغطية الأسلاك؛ فهو يهدف إلى ضمان الاعتمادية طويلة الأمد لنظامك الكهربائي. تم تصميم أنابيبنا لتحمل ضغط البيئات الصناعية مع جعل التركيب أسرع وأكثر كفاءة.

مرونة فائقة ونصف قطر انحناء عالي

الملف الشخصي المميز المتموج لأنبوبنا المرن يوفر نسبة قوة إلى مرونة استثنائية. يسمح هذا التصميم للأنبوب بالتنقل في الزوايا الضيقة والهياكل المعقدة دون انكماش أو تقليل المقطع العرضي الداخلي. للمركبين الذين يعملون في لوحات تحكم ضيقة أو حاضنات محركات السيارات، يعد هذا نصف قطر الانحناء العالي ضروريًا. بينما نوصي غالبًا بهذه الأنابيب للحماية الكاملة، لبعض احتياجات تجميع الكابلات الأخف، يدمج بعض الفنيين أيضًا لفافة الكابل الحلزونية في المناطق التي تتطلب انقسامات متكررة.

مقاومة عالية لدرجات الحرارة والتآكل الكيميائي

تعرض البيئات الصناعية الأسلاك لظروف قاسية. تم تصميم أنابيبنا المجعدة المصنوعة من النايلون وPP لمقاومة التحلل الناتج عن الزيوت والمذيبات والمواد الكيميائية الصناعية.

متانة للحماية الخارجية والبيئية

عندما تنتقل المشاريع إلى الخارج، يُعد أنبوب التوصيل المجعد الأسود بمثابة دفاع أساسي ضد التآكل البيئي. نستخدم مثبتات الأشعة فوق البنفسجية عالية الجودة لضمان عدم هشاشة البلاستيك أو تكسره تحت التعرض المستمر لأشعة الشمس.

• مقاومة الأشعة فوق البنفسجية: مصمم خصيصًا لمنع التدهور في مزارع الطاقة الشمسية وأبراج الاتصالات.
• مقاومة الانضغاط: قوة ميكانيكية عالية تحمي الكابلات الداخلية من الصدمات العرضية أو حركة الأقدام.
• حاجز الرطوبة: يمنع تسرب الماء، ويحمي الاتصالات الحساسة من التآكل والقصور الكهربائي.
• درع مقاوم للاحتكاك: الطبقة الخارجية الصلبة تمنع تلف عزل الأسلاك من الاحتكاك بالحواف المعدنية الحادة أو المكونات المهتزة.

أنواع أنابيب التوصيل البلاستيكية المجعدة الشائعة

أنابيب الأسلاك المقسمة مقابل غير المقسمة

اختيار أنبوب المموج المناسب غالبًا ما يعتمد على طريقة التركيب ومستوى الحماية المطلوب. نحن نقدم تكوينين رئيسيين للتعامل مع احتياجات سير العمل المختلفة:

• أنبوب الأسلاك المقسم: يتميز هذا الإصدار بقطع طولي على طول كامل. يتيح لك إدخال الأسلاك في الأنبوب دون فصل الأطراف. وهو الحل المفضل لتحديث التركيبات الحالية أو إجراء صيانة سريعة في بيئات السيارات والمكاتب.
• أنبوب غير مقسم: أنبوب صلب ومستمر يوفر حماية بزاوية 360 درجة. يوفر مقاومة فائقة للغبار والرطوبة والتآكل. هذا هو الخيار القياسي للتركيبات الجديدة حيث يكون الإغلاق البيئي الأقصى أولوية.

ثلاثة أنواع شائعة من سلسلة المواد: PA، PE وPP

يتم تحديد أداء أنبوب البلاستيك المموج بواسطة البوليمر الأساسي له. نركز على ثلاثة مواد أساسية لتلبية متطلبات صناعية وتجارية متنوعة:

• PA (نايلون): الخيار عالي الأداء. يُعرف أنبوب المموج من PA بعمر تعبئة استثنائي، ومقاومة عالية للصدمات، وخصائص الإطفاء الذاتي. إنه المعيار الصناعي للروبوتات والآلات الثقيلة.
• PE (بوليثيلين): الخيار الأكثر تكلفة ومرونة. مقاوم جدًا للمواد الكيميائية والأحماض، مما يجعله مثاليًا لتوجيه الأسلاك الأساسية. عند تثبيت هذه الأنابيب في المناطق المكشوفة، فإن استخدام رباطات الكابلات المقاومة للعوامل الجوية يضمن بقاء نظام الإدارة بأكمله على قيد الحياة في ظروف قاسية.
• PP (بول polypropylene): وسيط متعدد الاستخدامات. يوفر مقاومة أفضل للحرارة من PE ويحافظ على سلامته الهيكلية تحت ضغط حراري معتدل، وغالبًا ما يُستخدم في الأجهزة المنزلية وأسلاك السيارات.

بالنسبة للمشاريع التي تتطلب ختمًا متخصصًا عند نقاط الاتصال، فإن استخدام أكمام تغليف قابلة للانكماش الحراري جنبًا إلى جنب مع هذه الأنابيب يوفر لمسة احترافية مقاومة للرطوبة عند أقسام تفتيت الأسلاك.

سيناريوهات التطبيق الرئيسية

يعد أنبوب المموج الحل المثالي لمختلف البيئات لأنه يوازن بشكل مثالي بين حماية الكابلات ومرونة قصوى. سواء كانت المهمة داخل المباني، أو تحت الأرض، أو على آلة متحركة، تحافظ هذه الأنابيب على أنظمة الأسلاك عملية وآمنة.

الأتمتة الصناعية والروبوتات

في عالم الأتمتة، الكابلات دائمًا في حركة مستمرة. نستخدم أنابيب مرنة مجعدة من النايلون في هذه التركيبات لأنها يمكنها تحمل ملايين دورات الانحناء دون تصدع أو فقدان شكلها. إنها ضرورية لحماية خطوط البيانات الحساسة وكابلات الطاقة من الزيت والشحم والتآكل الميكانيكي. للحفاظ على تنظيم حزم الأسلاك المعقدة قبل دخولها إلى الأنبوب، غالبًا ما نثبتها باستخدام مواد عالية الجودة رباطات السحاب الزرقاء لضمان عدم تحركها أثناء حركات الروبوت بسرعة عالية.

الأسلاك الكهربائية التجارية والسكنية

بالنسبة لمشاريع البناء القياسية، فإن أنابيب التوصيل المموجة بسمك 20 مم و25 مم تعتبر المعايير الصناعية. فهي تجعل تمرير الأسلاك عبر الجدران أو الأسقف أو تحت الأرضيات بسيطًا جدًا مقارنة بالأنابيب الصلبة. هذا الماسك البلاستيكي المموج خفيف الوزن وسهل السحب من خلال المساحات الضيقة، مما يجعله مفضلًا للتحكم في التدفئة والتهوية وتكييف الهواء، وأنظمة الأمان، والتوزيع الكهربائي العام.

مشاريع الدفن المباشر في الهواء الطلق والمعرضة للأشعة فوق البنفسجية

عندما تنتقل المهمة إلى الخارج، يجب أن تكون المعدات أكثر متانة. من الضروري استخدام أنابيب التوصيل المموجة السوداء مع مثبتات الأشعة فوق البنفسجية المدمجة لتركيبات الطاقة الشمسية أو الإضاءة الخارجية لمنع الشمس من جعل البلاستيك هشًا مع مرور الوقت. للمرور تحت الأرض، توفر أنابيب التوصيل المموجة الثقيلة المقاومة للضغط الضرورية للدفن المباشر. في المناطق التي يكون فيها الرطوبة مصدر قلق عند نقاط الاتصال، فإن تطبيق أنبوب تقليل الحرارة على أطراف الأنبوب يوفر طبقة إضافية من العزل البيئي ضد العناصر الخارجية.

• صناعي: عمر مرونة عالي ومقاومة كيميائية.
• البناء: تركيب سريع وسهل التوجيه.
• البنية التحتية: حماية من الأشعة فوق البنفسجية وقوة تأثير عالية للاستخدام الخارجي.

ملحقات وتركيبات أساسية

نظام أنابيب التوصيل المموجة عالي الأداء لا يكون موثوقًا إلا بمدى موثوقية الأجهزة التي تثبته معًا. نوفر نظامًا بيئيًا كاملًا من التركيبات المصممة للحفاظ على سلامة الأسلاك الخاصة بك، مع ضمان أن كل اتصال آمن ومختوم ومنظم بشكل احترافي.

وصلات الأنابيب المرنة وفتحات الكابلات

الوصلات هي الرابط الحاسم بين أنابيب التوصيل المموجة المصنوعة من النايلون والمقصورة الكهربائية أو الآلات. نقدم وصلات عالية الجودة من النايلون والمعادن التي تثبت في مكانها، وتوفر ختمًا محكمًا.

• تصنيفات IP: تحقق معظم وصلاتنا تصنيفات IP66 أو IP68، مما يمنع دخول الغبار والماء عالي الضغط.
• أنواع الخيوط: متوفرة بخيوط مقياسية، PG، وNPT لتتناسب مع معايير المعدات العالمية.
• سهولة الاستخدام: تصاميم الإدراج السريع تتيح التجميع بدون أدوات، مما يقلل بشكل كبير من وقت التركيب في المصنع.

أنظمة مشابك الأنابيب ودعامات الدعم

تثبيت أنابيب التوصيل المموجة بشكل صحيح يمنع الترهل والإجهاد الميكانيكي مع مرور الوقت. تم تصميم مشابك التثبيت الثقيلة والأطواق لدفع الأضلاع الخارجية للأنابيب، ومنعها من الانزلاق حتى تحت الاهتزازات الشديدة. بالنسبة للطرق المعقدة التي تتشابه فيها خطوط متعددة، روابط كابلات مزدوجة الحلقة توفر طريقة متعددة الاستخدامات لتجميع وتأمين الأنابيب إلى الدعامات الهيكلية دون الإفراط في الشد والضغط على الأنبوب.

• المادة: نايلون مستقر بالأشعة فوق البنفسجية أو فولاذ مجلفن للاستخدام الخارجي على المدى الطويل.
• الاستقرار: آليات قفل الأضلاع تضمن بقاء الممر ثابتًا في مكانه.

محولات، وصلات تي، وأغطية نهائية

تتطلب تخطيطات الأسلاك المعقدة توجيهًا دقيقًا. نوفر مجموعة كاملة من المحولات والمقسمات لإدارة كل منعطف في مشروعك.

• وصلات تي وY: ضرورية لتقسيم مسار أنبوب الكابل المموج الواحد إلى اتجاهات متعددة للمستشعرات أو المحركات.
• محولات الحجم: سهولة الانتقال بين أحجام أنابيب المموج المختلفة، مثل الانتقال من خط رئيسي 32 مم إلى انخفاض 20 مم أو 16 مم.
• أغطية نهائية: حماية نهايات الأنابيب غير المستخدمة من الحطام والرطوبة أثناء مرحلة البناء أو في التركيبات المعيارية.

باختيار الملحقات المناسبة، تضمن بقاء إعداد أنابيب المموج البلاستيكية الخاص بك متينًا ومتوافقًا مع معايير السلامة وسهل الصيانة.

أنابيب بلاستيكية مقابل أنابيب معدنية مرنة: مقارنة

اختيار بين البلاستيك والمعدن يتطلب موازنة بين الحماية المادية وسهولة الاستخدام. بينما للمعدن مكان في المناطق ذات التأثير العالي، تقدم حلول أنابيب المموج لدينا مزايا واضحة في التركيبات الكهربائية الحديثة، خاصة حيث التعرض للمواد الكيميائية أو الوزن يمثلان مشكلة.

الوزن وكفاءة التركيب

البلاستيك أنابيب مرنة مموجة أخف بكثير من نظيراتها المعدنية. يؤثر هذا الفرق في الوزن مباشرة على تكاليف الشحن ويجعل عمليات التركيب العلوية أسرع بكثير. لا تحتاج إلى أدوات قطع ثقيلة أو معدات تشطيب متخصصة؛ فقط قاطع أنابيب بسيط يكفي في ثوانٍ. على عكس المعدن، لا يتطلب البلاستيك التأريض الكهربائي، مما يبسط عملية التوصيل ويوفر الوقت في الموقع.

مقاومة التآكل مقابل القوة الميكانيكية

في البيئات التي تتواجد فيها الرطوبة أو الملح أو المواد الكيميائية، يتفوق البلاستيك على المعدن في كل مرة. بينما توفر أنابيب المعدن مقاومة فائقة للانضغاط ضد الصدمات المادية الشديدة، فهي عرضة للصدأ والأكسدة مع مرور الوقت. أنابيب البلاستيك المموجة لدينا مقاومة بشكل طبيعي للتآكل، مما يضمن عمرًا أطول في البيئات الصناعية القاسية. لإنهاء توصيل الأسلاك بعد سحبها عبر الأنبوب، يُستخدم نوع عالي الجودة من أنبوب تقليص حراري يوفر طبقة إضافية من العزل وختم بيئي.

الجدوى الاقتصادية لمختلف البيئات

لغالبيّة المشاريع التجارية والسكنية، يُعتبر البلاستيك الخيار الأكثر توفيرًا من حيث التكلفة. فهو يوفر أفضل توازن بين المتانة والسعر. عادةً ما يُخصص المعدن للمناطق ذات المخاطر الميكانيكية الشديدة أو متطلبات قوانين الحريق الخاصة.

نركز على توفير أنابيب كهربائية مموجة تلبي معايير السلامة الصارمة مع الحفاظ على تكاليف مشروعك في متناول اليد. سواء كنت تتعامل مع انحناءات ضيقة في خزانة التحكم أو مسارات طويلة في مستودع، فإن مرونة واستقرار البلاستيك الكيميائي يجعله الأداء العام الأفضل.

دليل الاختيار والتركيب

اختيار أنبوب مجلفن مناسب يضمن بقاء الأسلاك محمية لسنوات دون مشاكل صيانة. أوصي دائمًا بالتخطيط لكل من السعة الحالية والتوسع المستقبلي لتجنب إعادة السحب المكلفة.

اختيار الحجم التجاري والطول الصحيح

اختيار القطر الصحيح هو الخطوة الأهم. نوفر مجموعة واسعة من أحجام الأنابيب المجلفنة لتتناسب مع أي حجم مشروع. للأسلاك الإلكترونية الصغيرة أو أسلاك حساسات السيارات، عادةً ما يكون أنبوب مجلفن بقطر 10 مم أو 16 مم كافيًا.

للأعمال الكهربائية التجارية والسكنية القياسية، يُعتبر أنبوب مجلفن بقطر 20 مم و25 مم معيار الصناعة. إذا كنت تدير كابلات طاقة ثقيلة أو حزم صناعية كبيرة، نرفع إلى أنابيب مجلفنة بقطر 32 مم، 40 مم، 50 مم، و80 مم.

• قاعدة 40%: لا تملأ أكثر من 40% من مساحة المقطع العرضي الداخلي للأنبوب بالأسلاك. هذا يمنع السخونة الزائدة ويسهل سحب الكابلات خلال المنحنيات.
• تخطيط الطول: اشترِ دائمًا أكثر من 10% من طول المسار المقاس لتغطية المنحنيات، والهدر، ونقاط التوصيل.

فهم شهادات السلامة والمعايير

عند شراء أنابيب بلاستيكية مجلفنة، أبحث عن شهادات محددة تضمن الأداء تحت الضغط. تختلف معايير السلامة حسب المنطقة، لكن هذه غير قابلة للتفاوض:

• مقاومة الحريق UL94-V0: تضمن أن الأنبوب مقاوم للاشتعال ذاتيًا ولن يساهم في انتشار النار.
• تصنيفات IP: للبيئات الرطبة أو المغبرة، ابحث عن أنظمة مصنفة IP68 لضمان ختم محكم تمامًا ضد السوائل.
• مقاومة الأشعة فوق البنفسجية: ضروري لأي أنبوب مجلفن أسود يُركب في الهواء الطلق لمنع البلاستيك من أن يصبح هشًا ويتشقق تحت أشعة الشمس.

أفضل الممارسات لقص وربط الأنابيب

يبدأ التركيب النظيف بقطع نظيف. الحواف غير المستوية على أنبوب حماية الكابلات البلاستيكي المجلفن يمكن أن تتشابك أو تقطع عزل الأسلاك أثناء السحب.

• استخدام الأدوات الصحيحة: استخدم قاطع أنابيب مخصص أو سكين حاد لقطع على طول “الوادي” في التجعيد. هذا يضمن حافة مربعة تتناسب تمامًا مع الموصلات.
• إزالة الحواف: دائمًا تحقق من الحافة الداخلية بعد القطع. قم بتنعيم أي نتوءات بلاستيكية حادة قبل إدخال الكابلات.
• تثبيت آمن: بمجرد وضع القناة في مكانها، استخدم مشابك كابلات عالية الجودة لتأمين التشغيل كل 3 أقدام. هذا يمنع الترهل ويحافظ على سلامة نصف قطر الانحناء.
• ملحقات التوصيل السريعة: استخدام موصلات قابلة للنقر أو اللولب للانضمام بين الأقسام. هذا يحافظ على الحماية المستمرة المطلوبة لبيئات صناعية عالية المواصفات.
