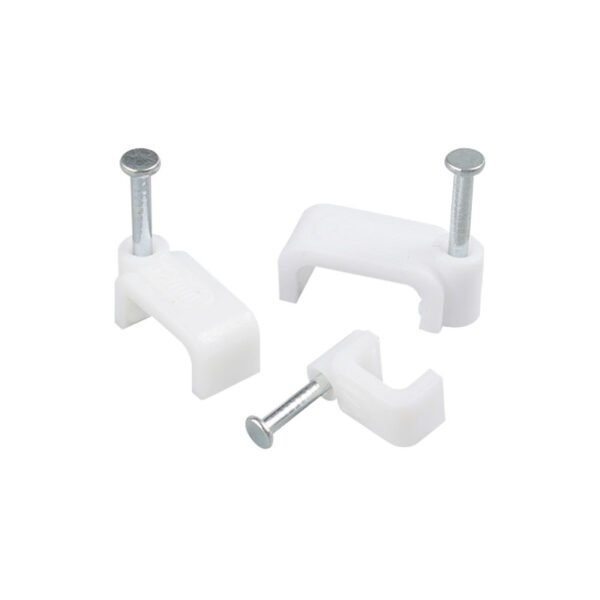

ما هي المسطحة مشابك الكابل
تتميز مشابك الكابلات المسطحة بهيكل قوي وسطح اتصال كبير؛ بمجرد تثبيتها بالمسمار فهي غير معرضة للدوران أو التراخي، مما يوفر تثبيتًا طويل الأمد ومستقرًا.
تصميم حافة الزاوية اليمنى الفريد يجعلها سهلة التوافق مع الزوايا أو المستويات العادية، مناسبة لبيئات الطلب العالي مثل المعدات الصناعية، صناديق التوصيل الخارجية، والكابلات عبر الجدران.
تصنع من مواد معززة بأداء تحميل ممتاز، مما يضمن بقاء الكابلات مثبتة بإحكام حتى في ظروف الاهتزازات القوية أو التغيرات الكبيرة في درجات الحرارة.
التحليل الهيكلي
هيكل الجسم الرئيسي
تتبنى مشابك الكابلات المسطحة هيكلًا معززًا بزوايا قائمة يوزع ضغط الحمل بشكل متساوٍ. يضمن التباعد الدقيق للخطافات تثبيتًا متينًا وسهولة في التركيب.
تصميم المسمار
مسامير فولاذية سميكة خاصة مصفوفة بدقة مع مركز القاعدة وتخضع لعلاج الكربنة لتوفير مقاومة ممتازة للثني.
نهاية المسمار على شكل إسفين وتصميم نسيج مضاد للانزلاق يضمن سهولة التثبيت وتثبيت موثوق.
المواد والأداء
مادة الجسم الرئيسي
جسم مشابك الكابلات المسطحة مصنوع من البولي إيثيلين (PE) بلاستيك هندسي، يحقق توازنًا مثاليًا بين المتانة والصلابة ويظهر مقاومة جيدة للصدمات والتآكل الكيميائي.
مقاومته البيئية الممتازة تضمن استقرار الشكل خلال ظروف الرطوبة والجفاف المتناوبة وتؤخر بشكل فعال تلف المادة.
مادة المسمار
المسامير على مشابك الكابلات تستخدم فولاذ عالي الكربون عالي الجودة وتخضع لمعالجة حرارية محترفة لتحسين الخصائص الميكانيكية بشكل كبير.
يتم تطبيق طلاء مضاد للصدأ خاص على السطح لضمان قوة تثبيت مسامير ممتازة على مختلف الأسطح. يقلل طرف المسمار المصمم بدقة بشكل كبير من مقاومة التركيب ويضمن تثبيتًا ثابتًا يدوم طويلاً.
الأبعاد والنماذج
| رقم العنصر | H (مم) | W (مم) | حجم المسمار (مم) |
|---|---|---|---|
| WDF-4مم | 5 | 4مم | 1.7×15 |
| WDF-5مم | 5.51 | 5مم | 1.7×15 |
| WDF-6مم | 5.58 | 6مم | 1.7×15 |
| WDF-7مم | 6 | 7مم | 1.7×16 |
| WDF-8مم | 6.72 | 8مم | 1.7×17 |
| WDF-9مم | 7.1 | 9مم | 1.8×18 |
| WDF-10مم | 7.23 | 10مم | 1.8×18 |
| WDF-12مم | 7.51 | 12مم | 1.9×18 |
| WDF-14مم | 8.03 | 14مم | 2.0×18 |
خطوات التركيب
- استخدم الميكرومتر لقياس عرض وسمك الكابل المسطح بدقة، ثم اختر المواصفة المقابلة لملحقات الكابلات المسطحة لضمان التناسب الصحيح.
- ضع الكابل بسلاسة في الفتحة، مع التأكد من أن قاعدة المشبك مستوية تمامًا مع سطح التركيب.
- استخدم مطرقة لدفع المسمار الفولاذي المسطح الخاص بشكل عمودي في السطح. يُنصح باستخدام كماشة لامساك المسمار لتجنب الضربات غير الصحيحة.
- بعد التثبيت، تأكد من عدم رفع الكابل وأن المشبك غير فضفاض. إذا تم التثبيت على لوح الجبس أو MDF، يُنصح بالحفر المسبق أو اختيار مسامير أقصر.
التطبيقات
إدارة كابلات المكتب
ملحقات تثبيت كابلات الإيثرنت المسطحة على الحائط مصممة للتخفي تحت المكتب في المكاتب؛ الهيكل المسطح يناسب تحت المكاتب لتنظيم كابلات الشبكة والطاقة. الحافة بزوايا قائمة تجعل المحاذاة سهلة وتضمن تثبيتًا آمنًا في المناطق ذات النشاط البشري.
تحسين توجيه كابلات الصوت والصورة
ملحقات مسامير الكابلات المسطحة مناسبة لإدارة الكابلات خلف أجهزة التلفزيون وخزائن الوسائط. تصميمها منخفض الارتفاع يناسب المساحات الضيقة ويثبت كابلات الصوت والصورة والطاقة على الجدران، مما يحافظ على مظهر مرتب ويمنع التشابك.
أنظمة توصيل مراكز البيانات
تعمل مشابك كابلات الإيثرنت المسطحة بشكل ممتاز على خلفيات الخزائن ومنطقة لوحات التوصيل، وتوفر إدارة رأسية لأسلاك الشبكة الكثيفة. خصائصها المستقرة تحافظ على تنظيم الكابلات، وتسهّل الصيانة، وتقلل من ضغط الموصلات.
حلول تثبيت الكابلات الخاصة
مشابك الكابلات المسطحة مناسبة لأشرطة LED، والكابلات الشريطية المسطحة، وأسلاك الطاقة الرقيقة. الفتحات الدقيقة يمكنها تأمين الكابلات ذات العروض المختلفة، ومنع الحركة، وتوفير حلول احترافية لمشاريع الإضاءة والأجهزة الإلكترونية.
مقارنة مع مشابك مسامير الكابلات الدائرية
| مواصفات الميزة | مشابك مسامير الكابلات المسطحة | مشابك مسامير الكابلات الدائرية |
|---|---|---|
| تصميم هيكلي | هيكل معزز بزوايا قائمة | تصميم متكامل منحني على شكل حرف C، يلف بالكامل |
| طريقة الاتصال | اتصال مسطح، مناسب للكابلات ذات الملف الشخصي المربع | اتصال منحني، يتناسب مع انحناء الكابل الطبيعي |
| نوع الكابل المناسب | الكابلات المسطحة، حزم الكابلات المتوازية، أشرطة LED | الكابلات الدائرية القياسية، الموصلات المفردة |
| سيناريوهات التركيب | تحت المكاتب، خلف التلفزيونات، الواجهات الرأسية للخزائن | زوايا المعدات، المسارات المنحنية، المناطق القابلة للتحريك |
| المزايا | ترتيب مرتب، مقاوم للدوران، مثالي للتوجيه المستقيم | يوزع الضغط، يمنع التآكل، يتكيف مع المنحنيات |
| تأثير التثبيت | تثبيت صلب، ترتيب مرتب | ثبات مرن، يسمح بالانحناء الطبيعي |
| التطبيقات النموذجية | توصيل لوحة التوصيل، تثبيت المادة المسطحة | توصيل زاوية المنزل، الحماية عند واجهات المعدات |
الأسئلة الشائعة (FAQ)
- هل يمكن استخدام مشابك مسامير الكابل للكابلات المستديرة؟
- بينما يمكن استخدامها مؤقتًا، فإن الفتحة المسطحة لا تتطابق بشكل وثيق مع محيط الكابل الدائري، مما قد يؤدي إلى تثبيت غير آمن أو تشوه الكابل. باستخدام مشابك الكابلات الدائرية موصى به.
- هل مشابك الكابلات المسطحة ذات المسامير مناسبة للتركيب على الأخشاب، والجدران الجبسية، والجدران الطوبية؟
- هي مناسبة للأخشاب والجدران الجبسية. للجدران الطوبية أو الخرسانية، يُنصَح بالحفر المسبق أو استخدام مسامير أقصر لمنع جسم المشبك من الارتفاع.
- أي عرض من مشابك الكابلات المسطحة يجب أن أختاره لكابلات الشبكة المسطحة؟
- قم أولاً بقياس عرض وسمك كابل الشبكة (على سبيل المثال، كابل Cat6 المسطح عرضه حوالي 6-7 مم). يُنصَح باختيار نموذج عرضه حوالي 8 مم لترك مساحة للتركيب.
- هل مشابك الكابلات المسطحة البيضاء مناسبة للاستخدام في الهواء الطلق؟
- مشابك الكابلات المسطحة السوداء تتمتع ببعض مقاومة الأشعة فوق البنفسجية وتكون أكثر ملاءمة للاستخدام في الهواء الطلق من مشابك الكابلات المسطحة البيضاء.
